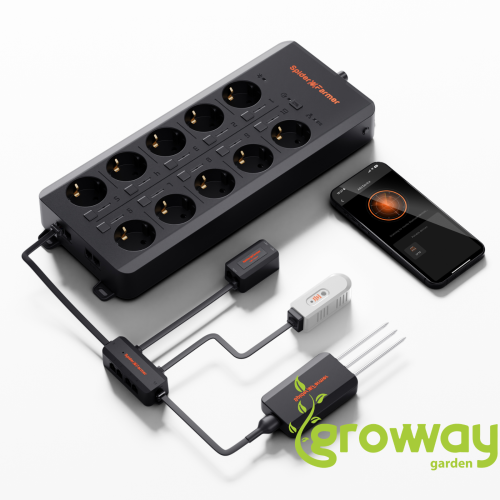

Spider Farmer GGS AC10 – chytrá napájecí lišta s 10 zásuvkami
Spider Farmer GGS AC10 je chytrá napájecí lišta s 10 samostatně ovladatelnými zásuvkami pro automatizaci vybavení v growboxu. Součástí sady je senzor teploty, vlhkosti a světla a také 3v1 půdní senzor pro měření vlhkosti substrátu, teploty a EC. Přes aplikaci Spider Farmer lze nastavit časové režimy i automatické řízení podle teploty, vlhkosti nebo CO₂ a zařízení ovládat přes Wi-Fi a Bluetooth.| Výrobce: | Spider Farmer |
Spider Farmer GGS AC10 – chytré řízení growboxu
Spider Farmer GGS AC10 je chytrá napájecí lišta s 10 samostatně ovladatelnými zásuvkami, která umožňuje propojit a automatizovat pěstební techniku v jednom systému. Pomocí aplikace Spider Farmer lze jednotlivé výstupy ovládat na dálku a nastavovat automatické režimy podle času, teploty, vlhkosti nebo CO₂.
Součástí sady jsou také teplotní, vlhkostní a světelný senzor a 3v1 půdní senzor, který sleduje vlhkost substrátu, jeho teplotu a elektrickou vodivost EC.

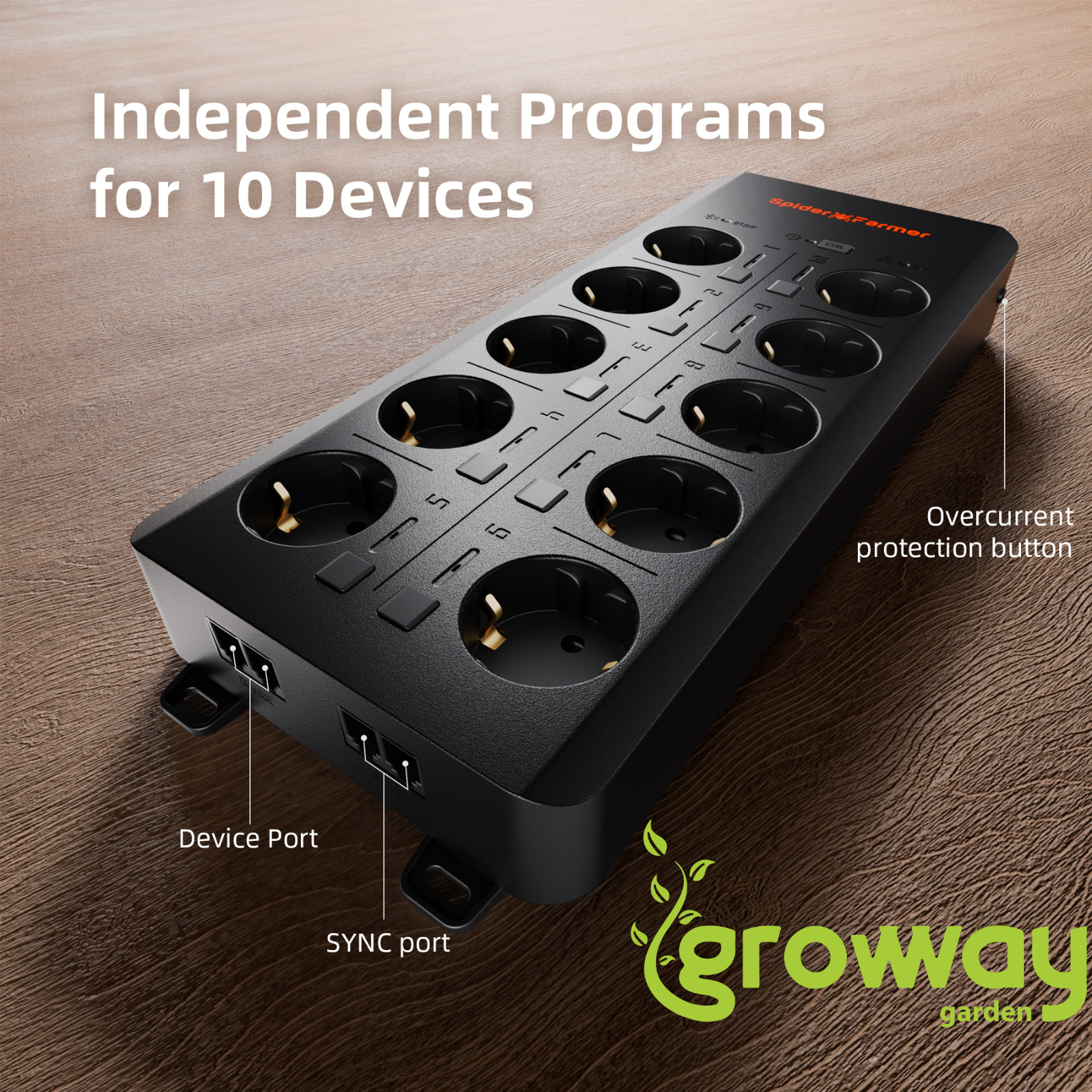

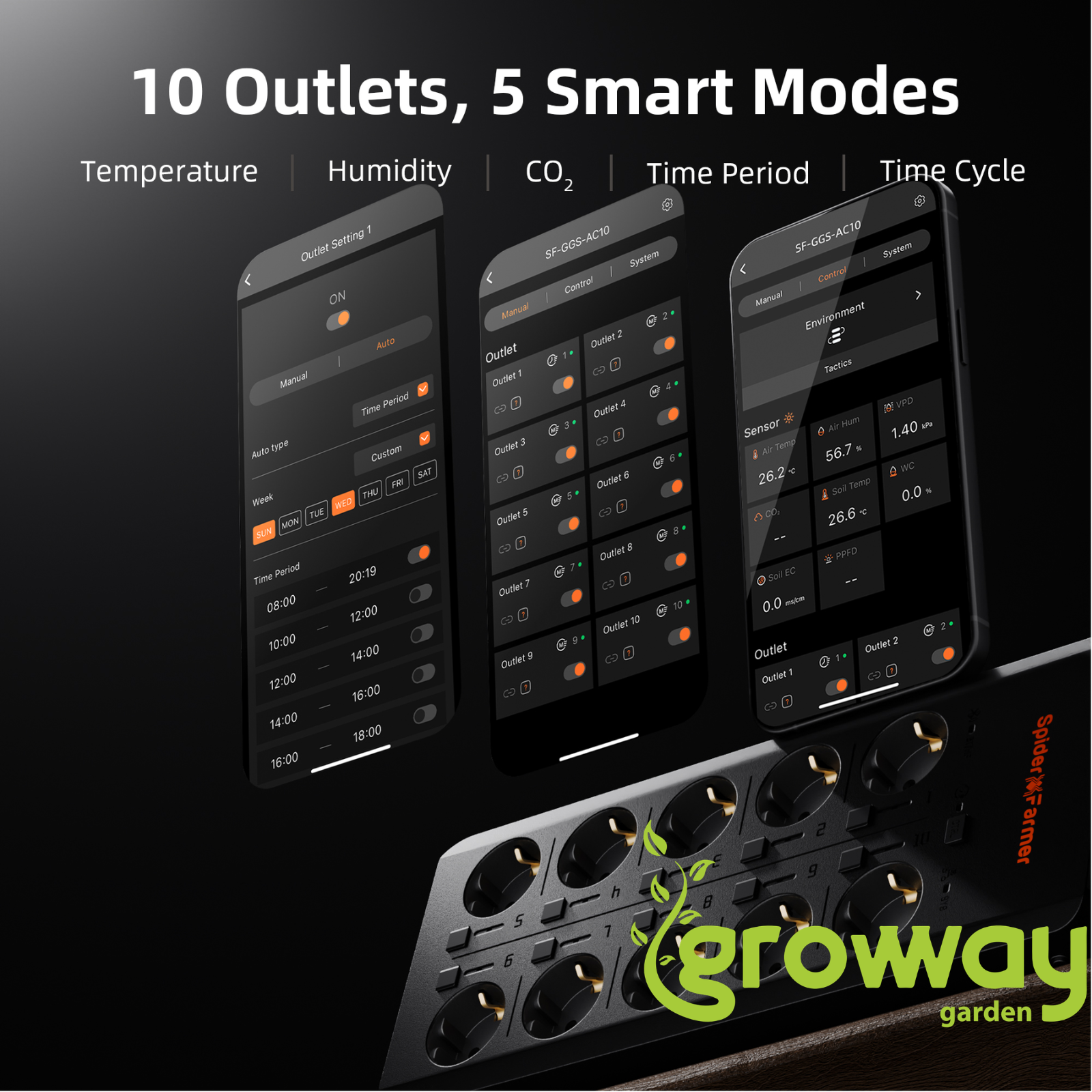

10 samostatně ovladatelných zásuvek
GGS AC10 nabízí celkem 10 nezávisle ovladatelných zásuvek. Ke každému výstupu lze nastavit způsob řízení podle konkrétního připojeného zařízení.
Napájecí lišta tak může sloužit k řízení různých zařízení v growboxu, například osvětlení, ventilátorů, zvlhčovačů, odvlhčovačů, topení nebo doplňkového osvětlení.
Automatické režimy podle podmínek v growboxu
GGS AC10 podporuje několik způsobů automatizace. U jednotlivých zásuvek lze nastavit časový režim, cyklické spínání, řízení podle teploty, vlhkosti nebo CO₂.
Časový režim umožňuje nastavit přesný čas zapnutí a vypnutí zařízení pro jednotlivé dny nebo opakující se denní plán.
Cyklický režim umožňuje například nastavit ventilátor tak, aby určitou dobu běžel, následně se vypnul a celý cyklus opakoval.
Teplotní režim může automaticky spustit například ventilátor při překročení nastavené teploty. Režim vlhkosti lze využít například pro automatické řízení zvlhčovače. K dispozici je také režim pro řízení zařízení souvisejících s CO₂.
Teplota, vlhkost, světlo a VPD

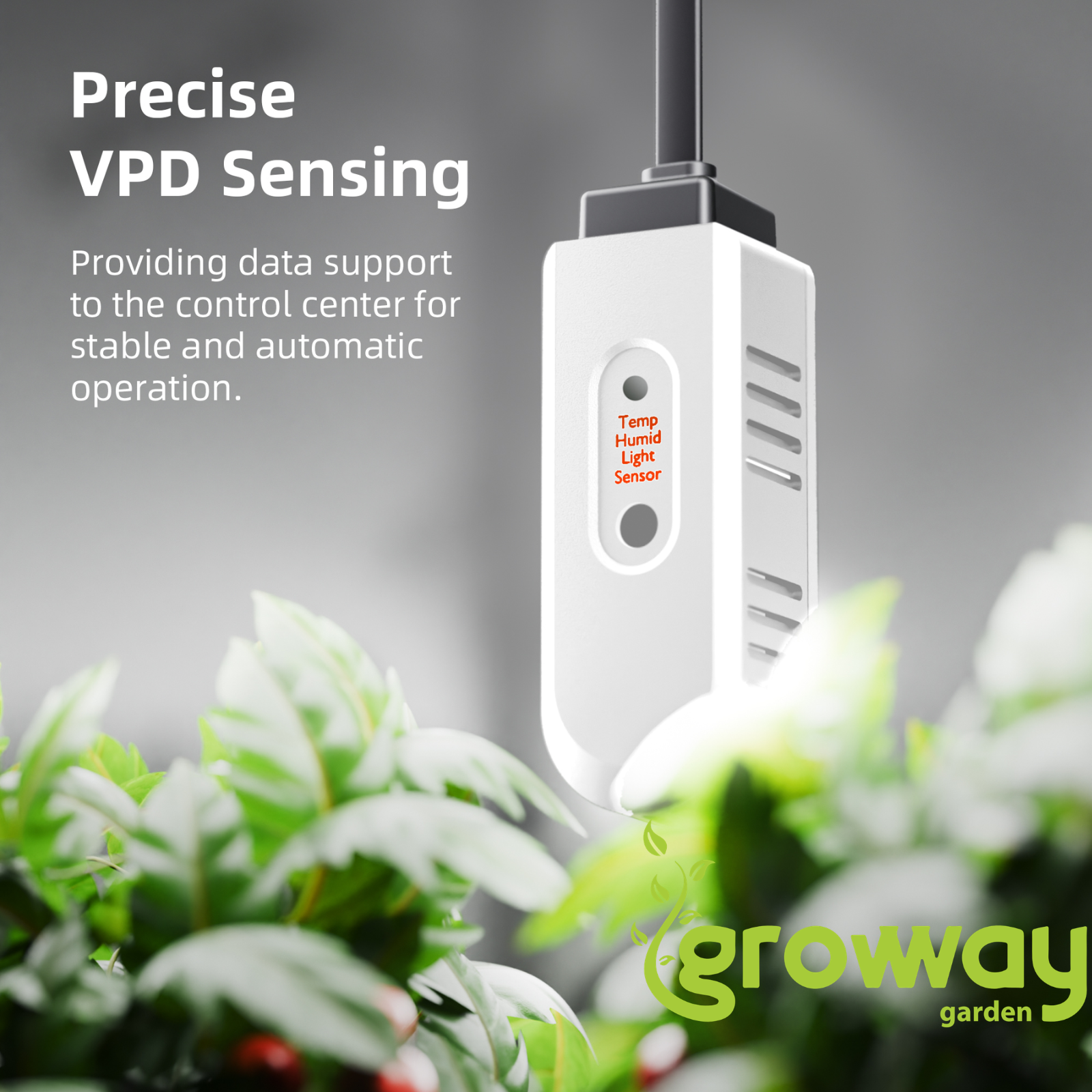

Součástí sady je GGS Temp Humid Light Sensor, který monitoruje teplotu, relativní vlhkost a světelné podmínky v pěstebním prostoru. Aplikace následně zobrazuje také hodnotu VPD a umožňuje sledovat denní a noční cyklus.

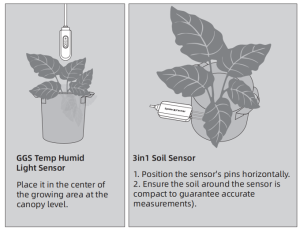

Pro co nejpřesnější měření doporučuje výrobce umístit senzor přibližně do výšky vrcholků rostlin ve středu pěstební plochy.
Světelný senzor je umístěn na boční straně senzoru, proto je potřeba zajistit, aby nebyl zakrytý.

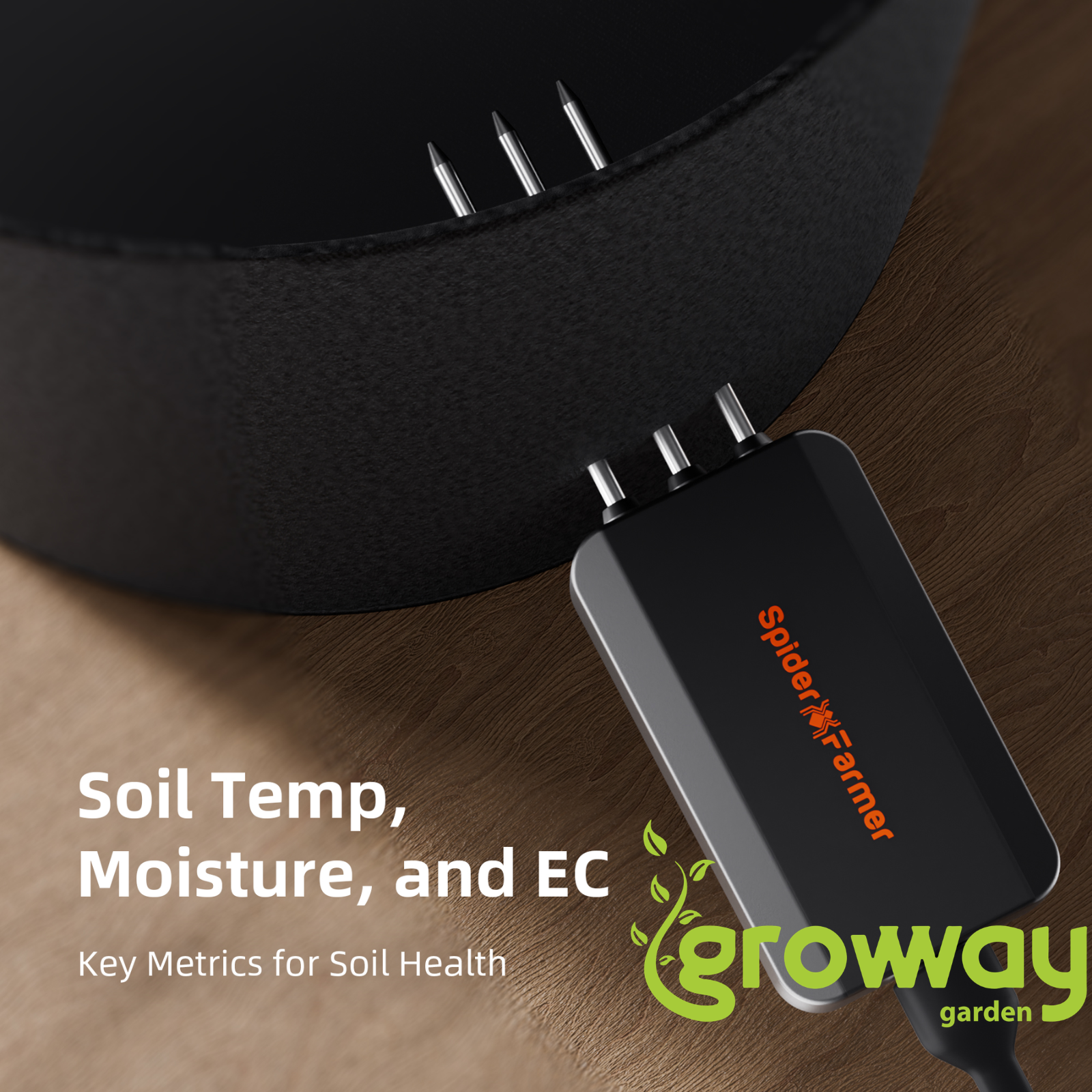

3v1 půdní senzor
Součástí GGS AC10 je také 3v1 půdní senzor, který sleduje tři důležité parametry substrátu:
- VWC – objemovou vlhkost substrátu
- teplotu půdy
- EC – elektrickou vodivost
Údaje o substrátu pomáhají sledovat jeho aktuální stav a lépe načasovat zálivku. Měření EC zároveň poskytuje informace o koncentraci rozpuštěných živin v kořenovém prostředí.
Pro správné měření se sondy vkládají vodorovně do substrátu.
Chytré ovládání Spider Farmer LED světel
GGS AC10 lze v rámci systému Spider Farmer využít také k ovládání kompatibilních LED pěstebních světel řad SF, G a SE. U řady SF nejsou podle výrobce podporovány modely SF300 a SF600.

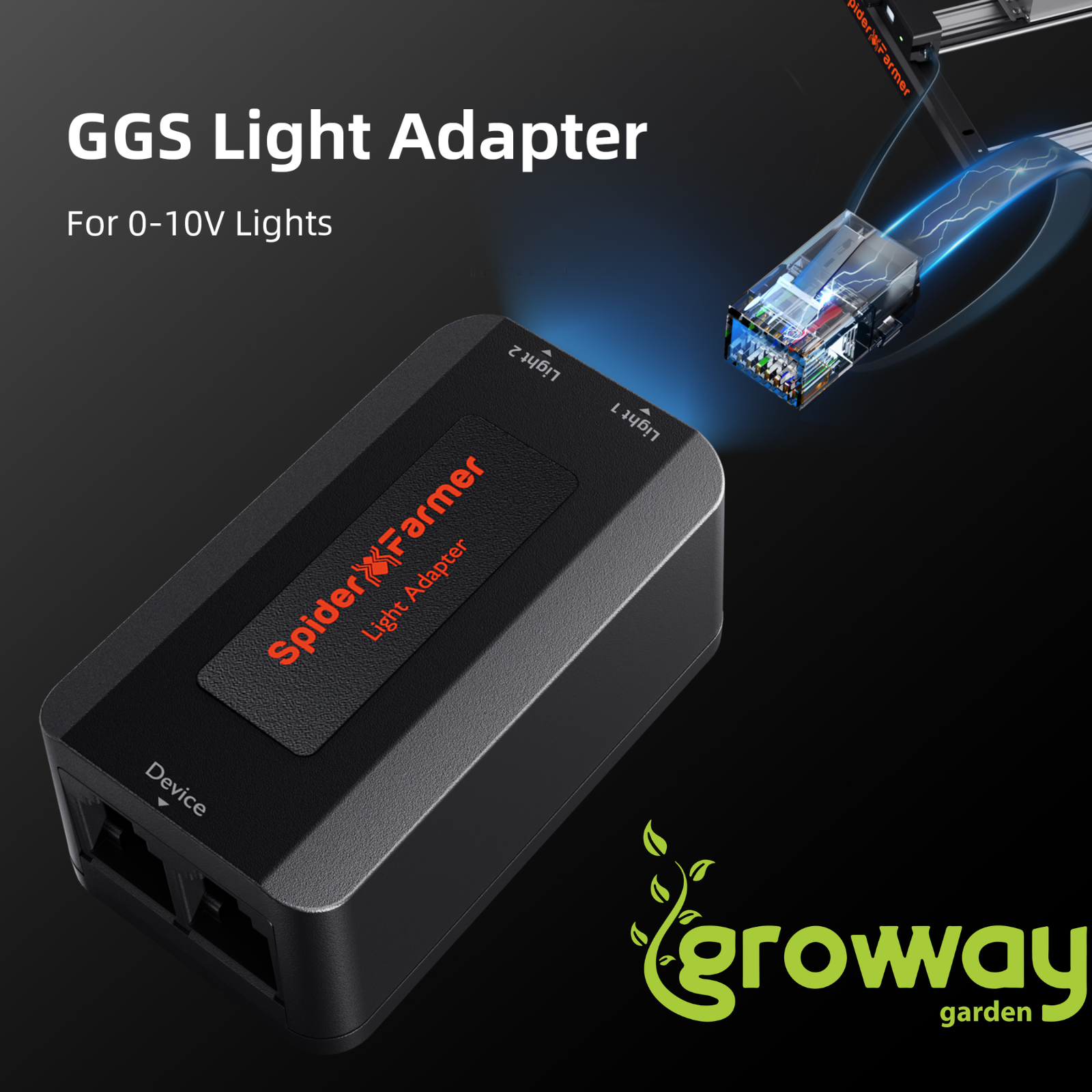

Pro ovládání LED světel přes GGS Power Strip je zapotřebí GGS 2v1 adaptér, který je součástí této sady. Pomocí systému lze nastavit časové plány a řídit intenzitu osvětlení kompatibilních světel.
U podporovaných světel lze intenzitu nastavit v rozsahu 10–100 %. Při nastavení 0 % se světlo vypne.
Automatické řízení ventilátorů
GGS AC10 umožňuje řízení Spider Farmer klipsových a potrubních ventilátorů. Modely s RJ12 portem lze řídit prostřednictvím funkcí pro ventilátory v systému GGS.
U ventilátorů bez RJ12 lze využít přímo zásuvky GGS AC10 a nastavit jejich zapínání a vypínání pomocí automatických režimů napájecí lišty.
Ovládání přes Spider Farmer App
GGS AC10 lze propojit s aplikací Spider Farmer, ve které můžete sledovat naměřené hodnoty a nastavovat provoz připojených zařízení. Připojení podporuje Bluetooth a Wi-Fi.
Aplikace zobrazuje například aktuální teplotu, vlhkost, VPD, světelný cyklus a údaje z půdního senzoru. Umožňuje také nastavovat automatické režimy jednotlivých zásuvek.
Manuální a automatický režim
Každou zásuvku lze ovládat také manuálně. V manuálním režimu můžete jednotlivé výstupy okamžitě zapnout nebo vypnout.
Automatický režim umožňuje nastavit provoz podle časových plánů, cyklů, teploty, vlhkosti nebo CO₂. Každou zásuvku tak lze přizpůsobit zařízení, které je k ní připojeno.

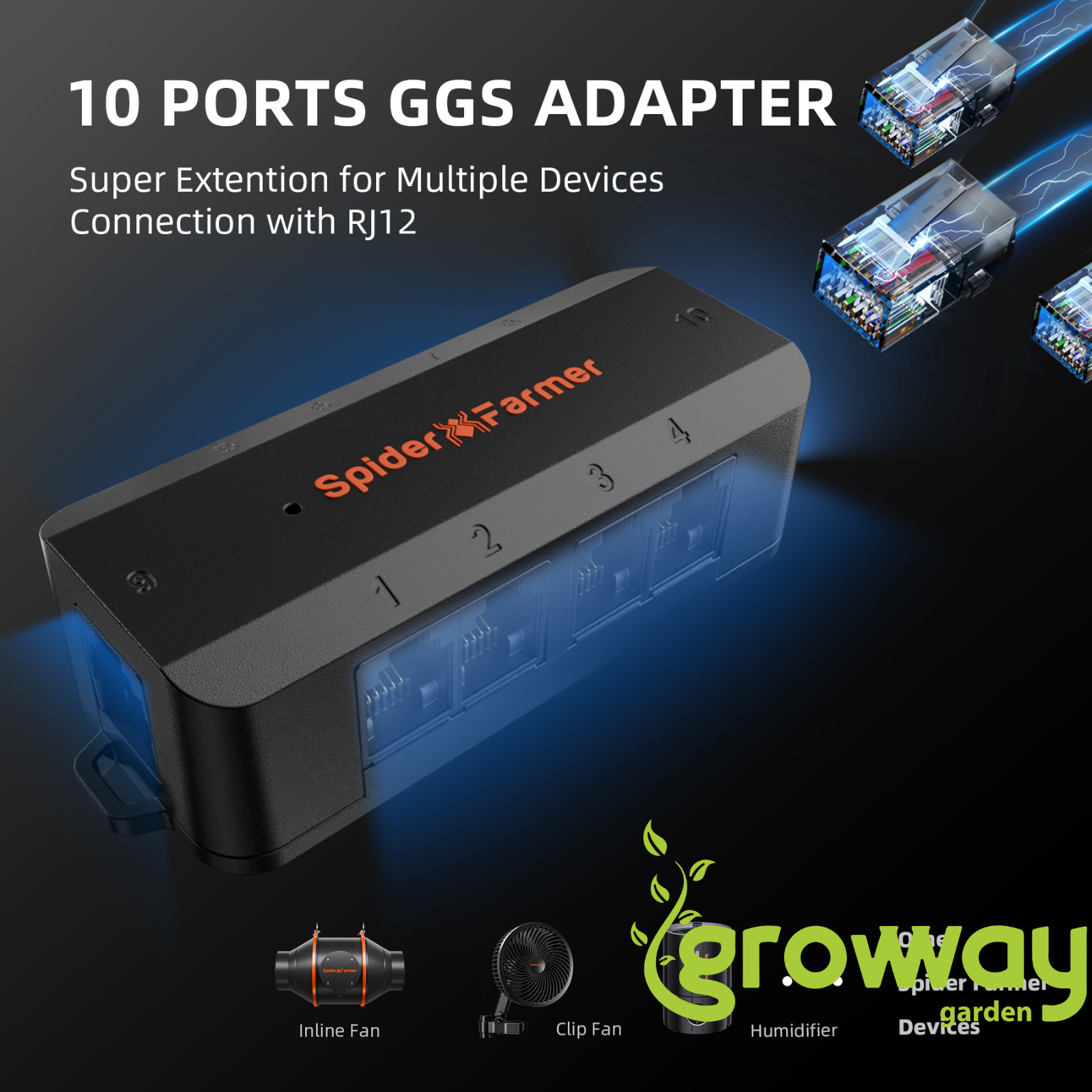

Možnost rozšíření systému
Součástí balení je GGS Pro Adapter s 10 porty, který slouží k rozšíření počtu připojených zařízení v rámci systému GGS. K propojení jednotlivých komponent jsou přiloženy také RJ12 kabely.
Je důležité počítat s tím, že RJ12 kabel slouží ke komunikaci a nepřenáší napájení. Připojená zařízení proto musí být zapojena také do zdroje elektrické energie.
CO₂ a PPFD senzory nejsou součástí sady
GGS AC10 dokáže v aplikaci pracovat také s údaji o CO₂ a PPFD, samotné senzory pro jejich měření však nejsou součástí tohoto kitu. Pro měření těchto hodnot je nutné samostatně dokoupit odpovídající GGS senzory.

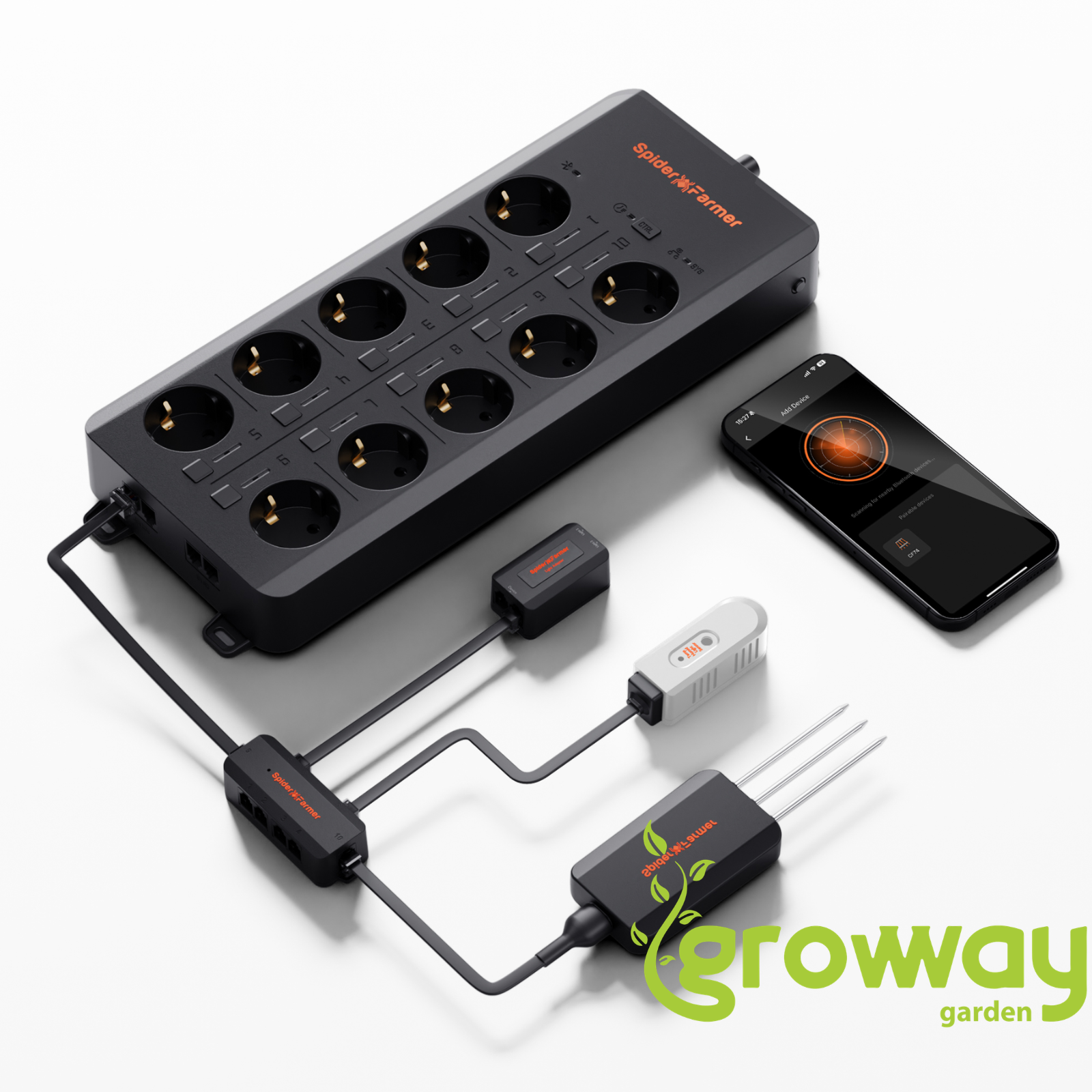

Obsah balení
- 1× GGS AC10 Power Strip
- 1× teplotní, vlhkostní a světelný senzor
- 1× 3v1 půdní senzor
- 1× GGS Light Adapter – 2 porty pro připojení světel
- 1× GGS Pro Adapter – 10 portů pro rozšíření systému
- 4× RJ12 kabel 2,5 m
- 2× RJ12 kabel 0,25 m
- 6× páska se suchým zipem pro organizaci kabelů
Technické vlastnosti Spider Farmer GGS AC10
- Počet zásuvek: 10 samostatně ovladatelných výstupů
- Připojení: Bluetooth a Wi-Fi
- Senzor prostředí: teplota, vlhkost a světlo
- VPD: zobrazení v aplikaci
- Půdní senzor: VWC, teplota a EC
- Automatické režimy: čas, cyklus, teplota, vlhkost a CO₂
- LED kompatibilita: Spider Farmer SF, G a SE Series
- SF Series výjimky: SF300 a SF600
- RJ12: podpora kompatibilních ventilátorů a zařízení
- GGS Pro Adapter: 10 portů
Spider Farmer GGS AC10
Spider Farmer GGS AC10 je praktické centrum pro automatizaci growboxu, které kombinuje chytrou napájecí lištu s monitoringem prostředí a půdních podmínek. Díky 10 samostatně ovladatelným zásuvkám, teplotnímu, vlhkostnímu a světelnému senzoru a 3v1 půdnímu senzoru umožňuje propojit více částí pěstebního vybavení do jednoho systému.
Pomocí aplikace Spider Farmer lze sledovat aktuální podmínky a nastavit automatický provoz zařízení podle času, teploty, vlhkosti nebo dalších dostupných parametrů.
Často kladené otázky
Kolik zařízení lze připojit k GGS AC10?
GGS AC10 nabízí 10 samostatně ovladatelných zásuvek, takže umožňuje napájet a řídit až 10 zařízení prostřednictvím jednotlivých výstupů.
Co měří 3v1 půdní senzor?
Senzor měří vlhkost substrátu VWC, teplotu půdy a elektrickou vodivost EC.
Měří GGS AC10 také CO₂?
Samotný GGS AC10 kit neobsahuje CO₂ senzor. Aplikace podporuje zobrazení CO₂ a automatizaci podle této hodnoty, ale pro samotné měření je nutné dokoupit odpovídající senzor.
Co znamená VPD?
VPD neboli deficit tlaku vodní páry je hodnota vycházející z teploty a relativní vlhkosti. GGS systém ji zobrazuje v aplikaci na základě údajů z teplotního a vlhkostního senzoru.
Lze GGS AC10 použít s ventilátorem bez RJ12?
Ano. Ventilátor bez RJ12 lze připojit přímo do zásuvky GGS AC10 a řídit jeho zapínání a vypínání prostřednictvím zásuvky. Pokročilé funkce určené pro ventilátory s RJ12 však nejsou u zařízení bez tohoto portu dostupné.
Jaká Spider Farmer LED světla jsou kompatibilní?
GGS systém podporuje řady SF, G a SE. U řady SF nejsou podporovány modely SF300 a SF600.
Lze přes GGS AC10 řídit zvlhčovač nebo odvlhčovač?
Ano. Jednotlivé zásuvky lze nastavit do režimu vlhkosti a podle naměřených hodnot automaticky ovládat kompatibilní zařízení, například zvlhčovač.
Jsou součástí balení CO₂ a PPFD senzory?
Ne. CO₂ a PPFD senzory nejsou součástí GGS AC10 kitu a pro měření těchto hodnot je nutné je dokoupit samostatně.
Postup nastavení Spider Farmer GGS AC10

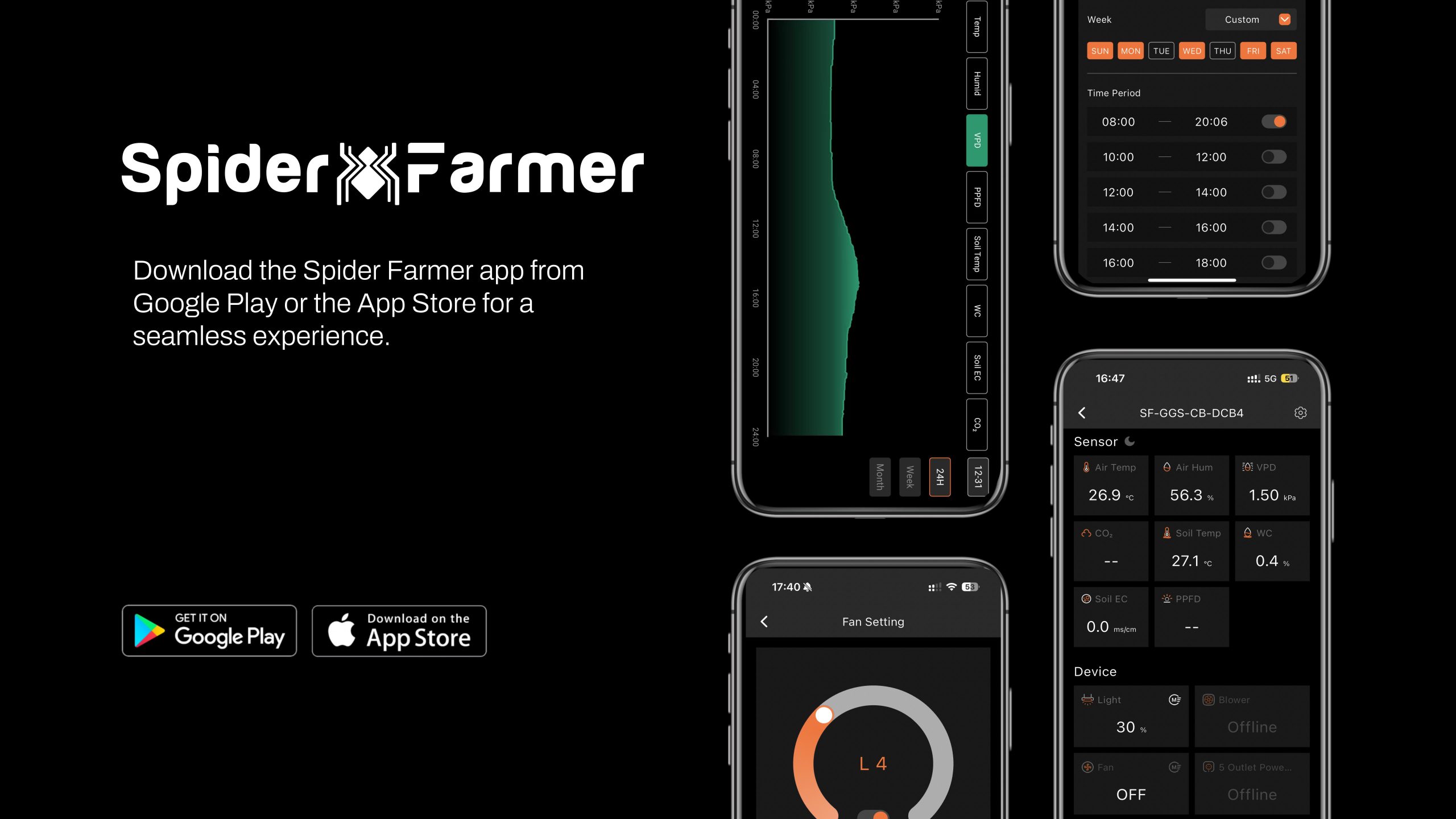

1. Stažení aplikace Spider Farmer
Vyhledejte aplikaci Spider Farmer v Google Play nebo App Store a nainstalujte ji do svého telefonu.

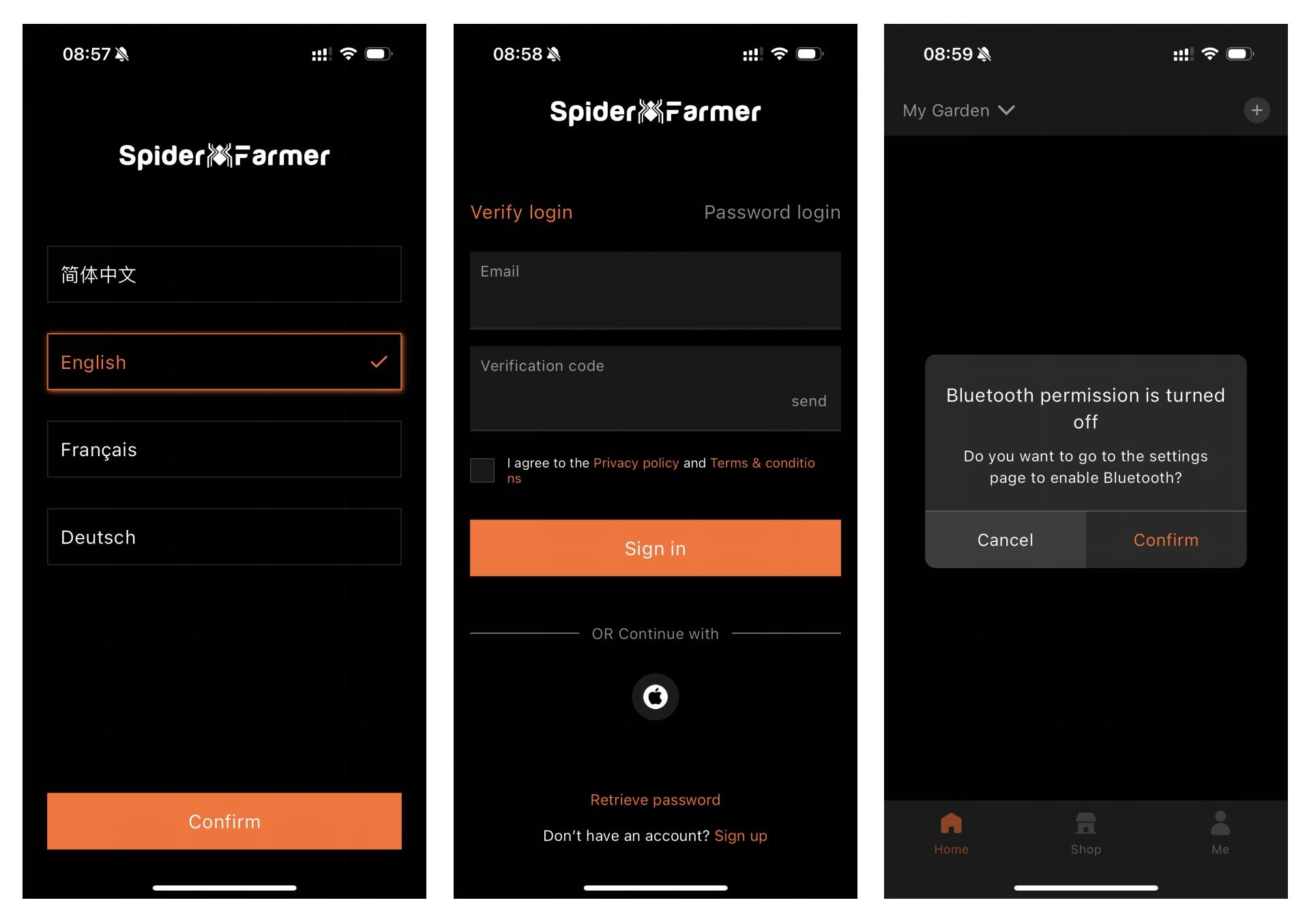

2. Jazyk, registrace a Bluetooth
Po spuštění aplikace zvolte požadovaný jazyk a vytvořte účet pomocí e-mailové adresy. Aplikace následně vyzve k zapnutí Bluetooth, které je potřeba pro vyhledání a připojení zařízení.

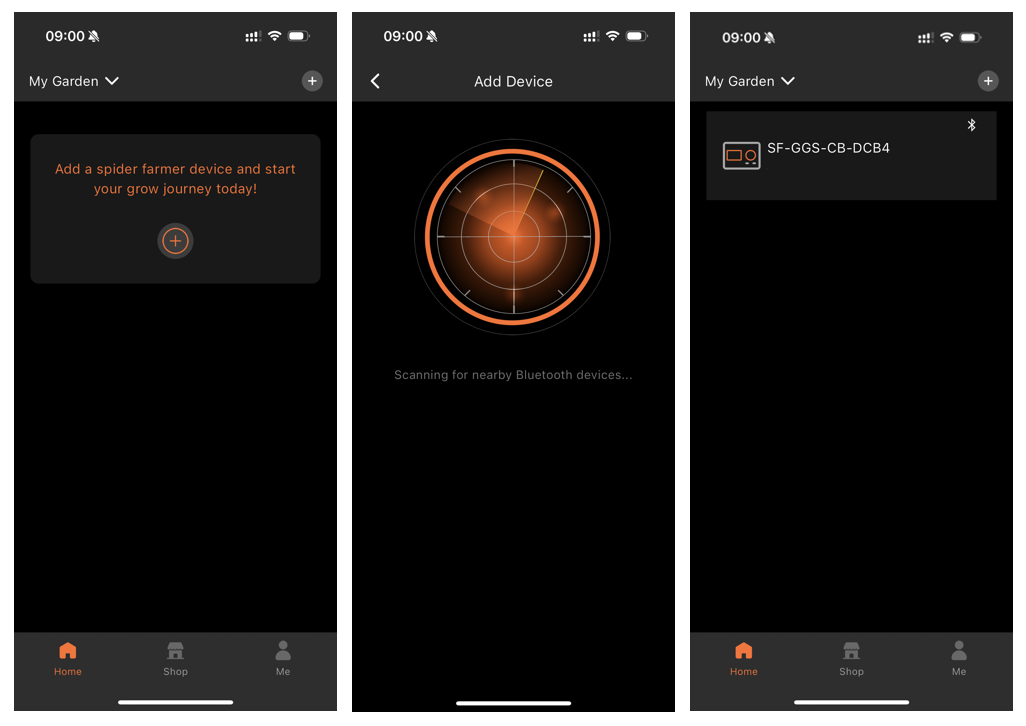

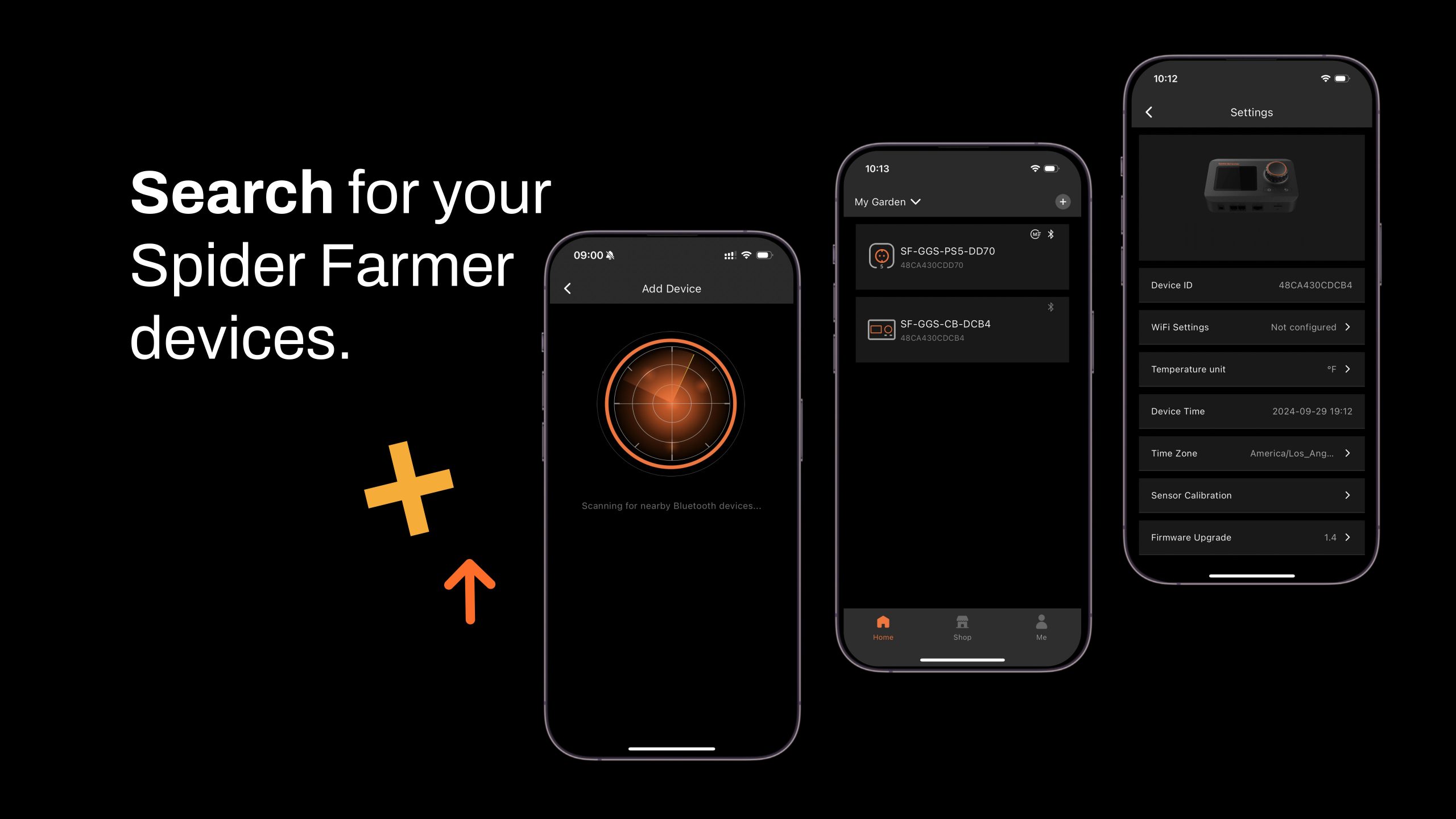

3. Vyhledání zařízení
Pro vyhledání zařízení klepněte v aplikaci na ikonu +. Dostupná zařízení Spider Farmer se zobrazí v seznamu a lze je identifikovat podle jejich ikon.
4. Pokud aplikace zařízení nenajde
V případě problémů s vyhledáním zařízení můžete podle typu zařízení obnovit jeho připojení:
- GGS AC5 / AC10: podržte tlačítko Ctrl přibližně 3 sekundy pro reset Bluetooth.
- LED svítidlo s digitálním displejem: podržte ovládací kolečko přibližně 3 sekundy a obnovte tovární nastavení.
- GGS Controller: zvolte v rozhraní možnost obnovení továrního nastavení.
Upozornění: Obnovením továrního nastavení dojde ke smazání nastavených automatizací a připojení uživatelů.

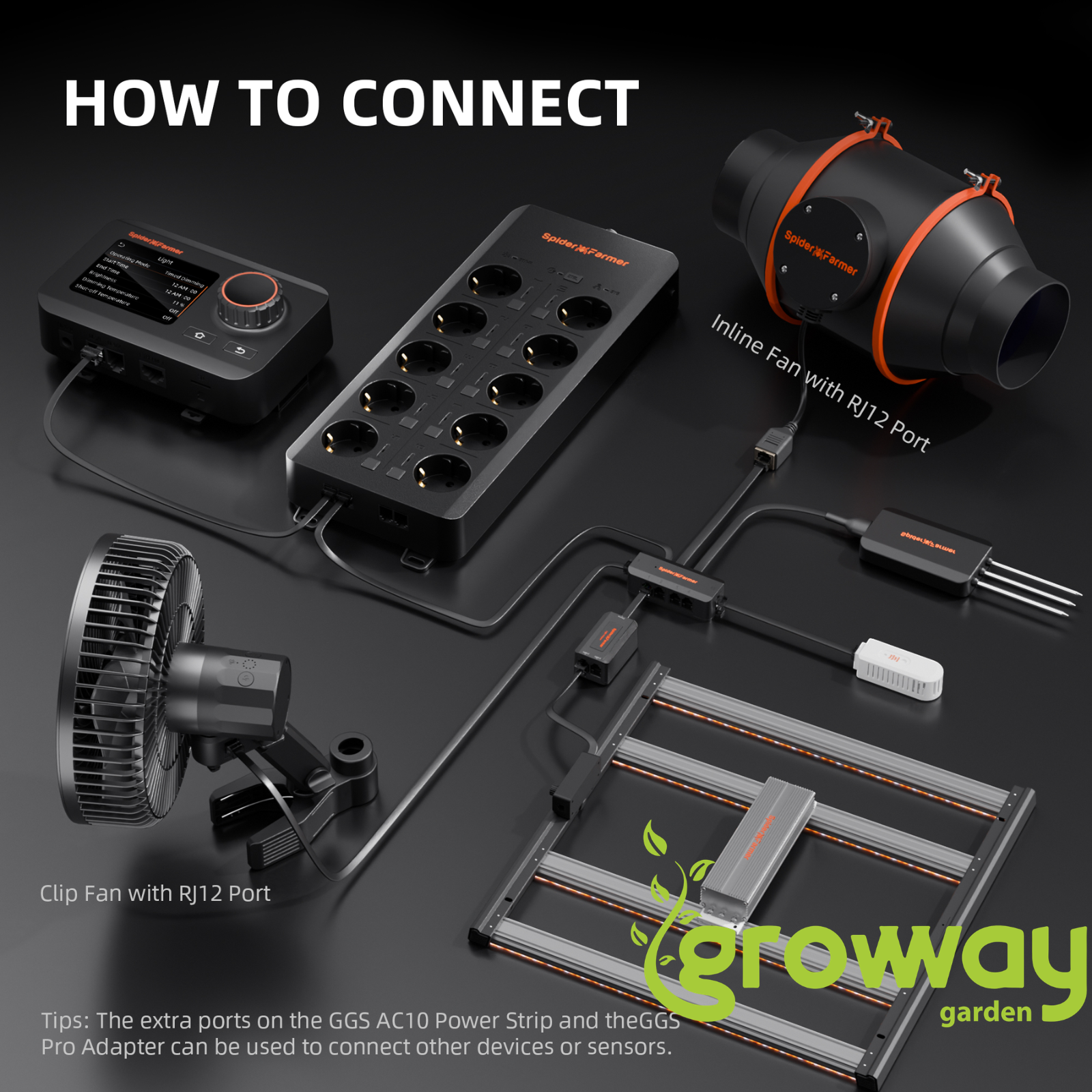

5. Připojení GGS AC10

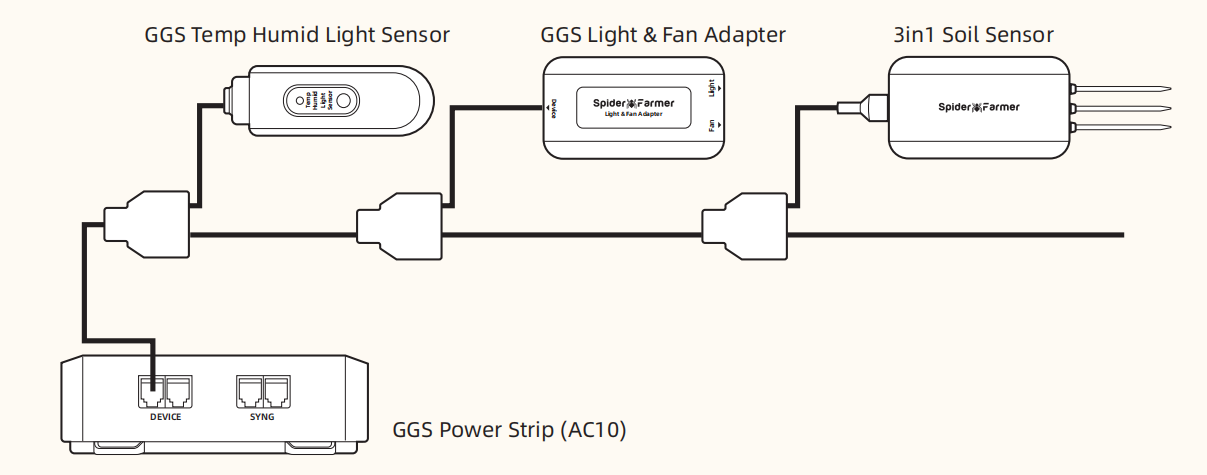

Pokud používáte Spider Farmer GGS AC10, propojte jednotlivá zařízení pomocí kabelů RJ12 podle schématu zapojení.
Pro ovládání LED osvětlení je nutný GGS 2-in-1 adaptér. LED svítidlo připojte do portu označeného „Light“ na adaptéru.
Kabel RJ12 slouží pouze ke komunikaci a nepřenáší napájení. Všechna zařízení proto musí být samostatně připojena ke zdroji elektrické energie. Samotný senzor vyžaduje pouze připojení RJ12.
Po zapojení otevřete aplikaci, vyhledejte zařízení a klepněte na ikonu Power Strip pro dokončení nastavení.

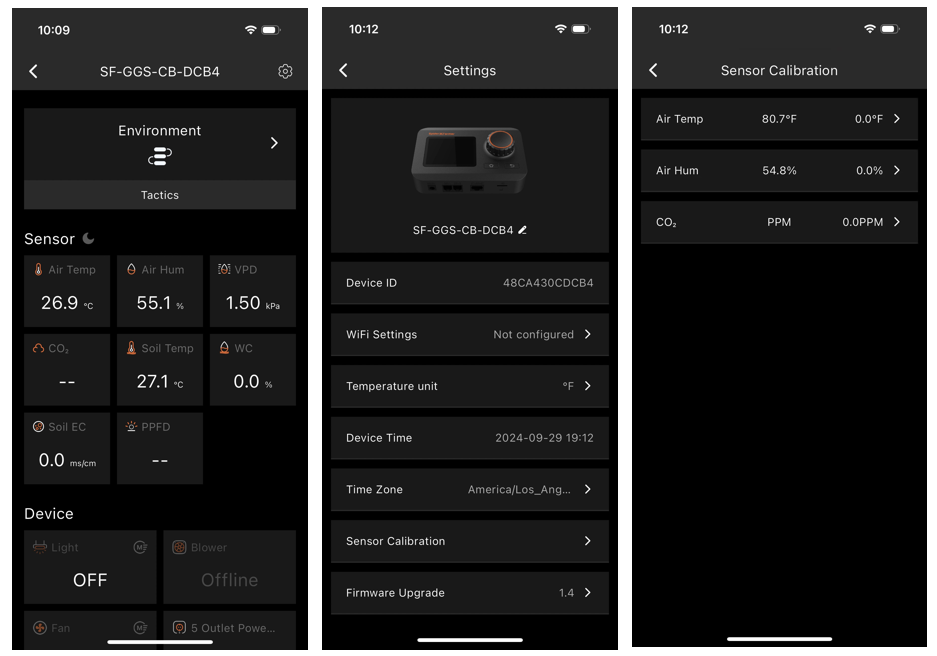

6. Kontrola údajů v aplikaci

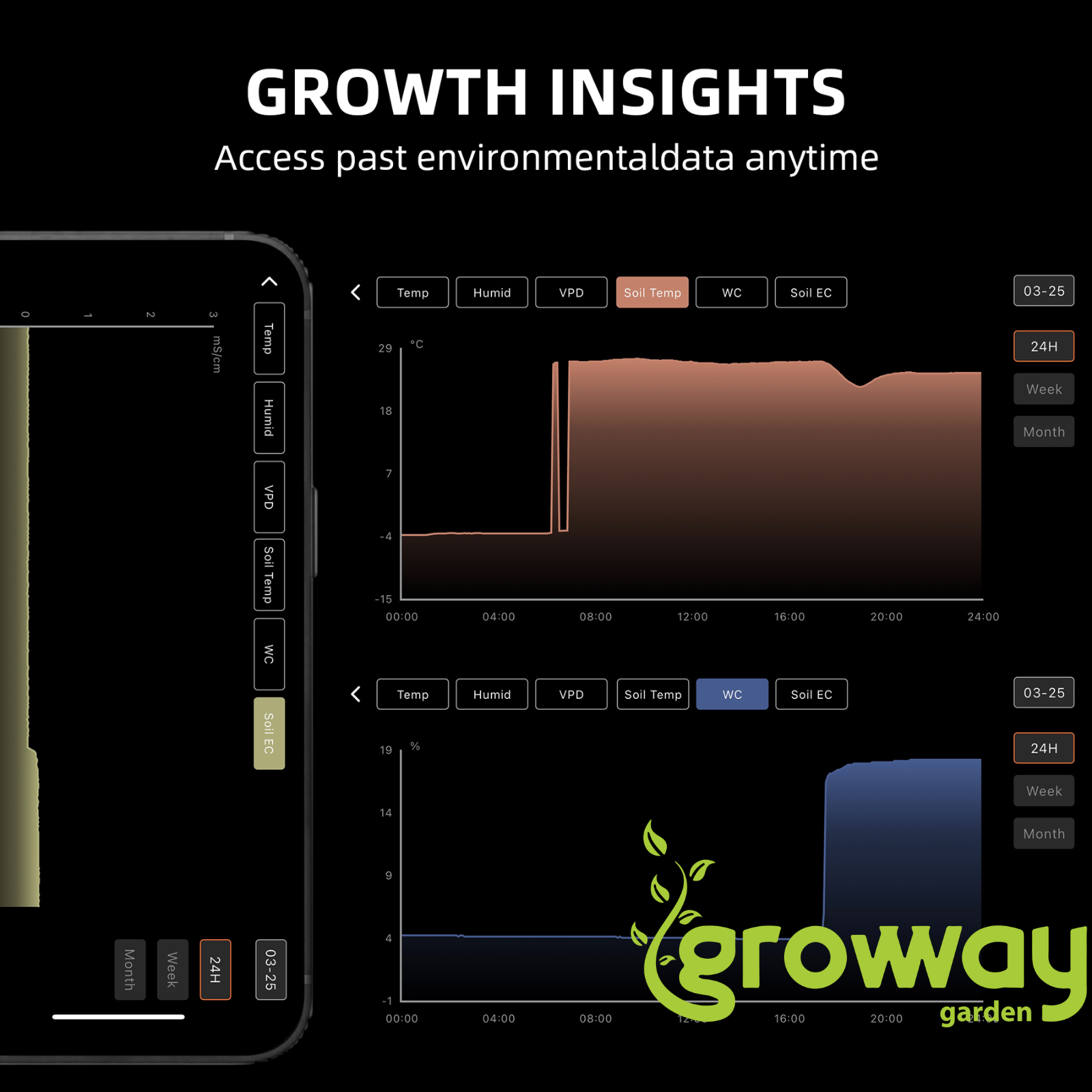

Aplikace umožňuje zobrazovat aktuální informace o prostředí pěstebního prostoru. V závislosti na připojených senzorech můžete sledovat:
- aktuální čas a datum
- denní a noční cyklus
- teplotu
- relativní vlhkost vzduchu
- VPD
- teplotu půdy
- vlhkost půdy
- EC půdy
- CO₂
- PPFD
Pro měření teploty, vlhkosti a VPD použijte přiložený teplotní, vlhkostní a světelný senzor. Pro přesnější měření jej umístěte do středu pěstební plochy přibližně do úrovně vrcholků rostlin.
Měření CO₂ a PPFD vyžaduje samostatné senzory, které nejsou součástí tohoto kitu.
7. Nastavení denního a nočního režimu
V aplikaci můžete nastavit čas začátku dne a noci. Denní režim začíná v nastavený čas a končí začátkem nočního režimu. Noční režim následně pokračuje až do dalšího začátku dne.
Pokud nastavíte začátek dne i noci na stejný čas, systém používá 24hodinový denní režim.

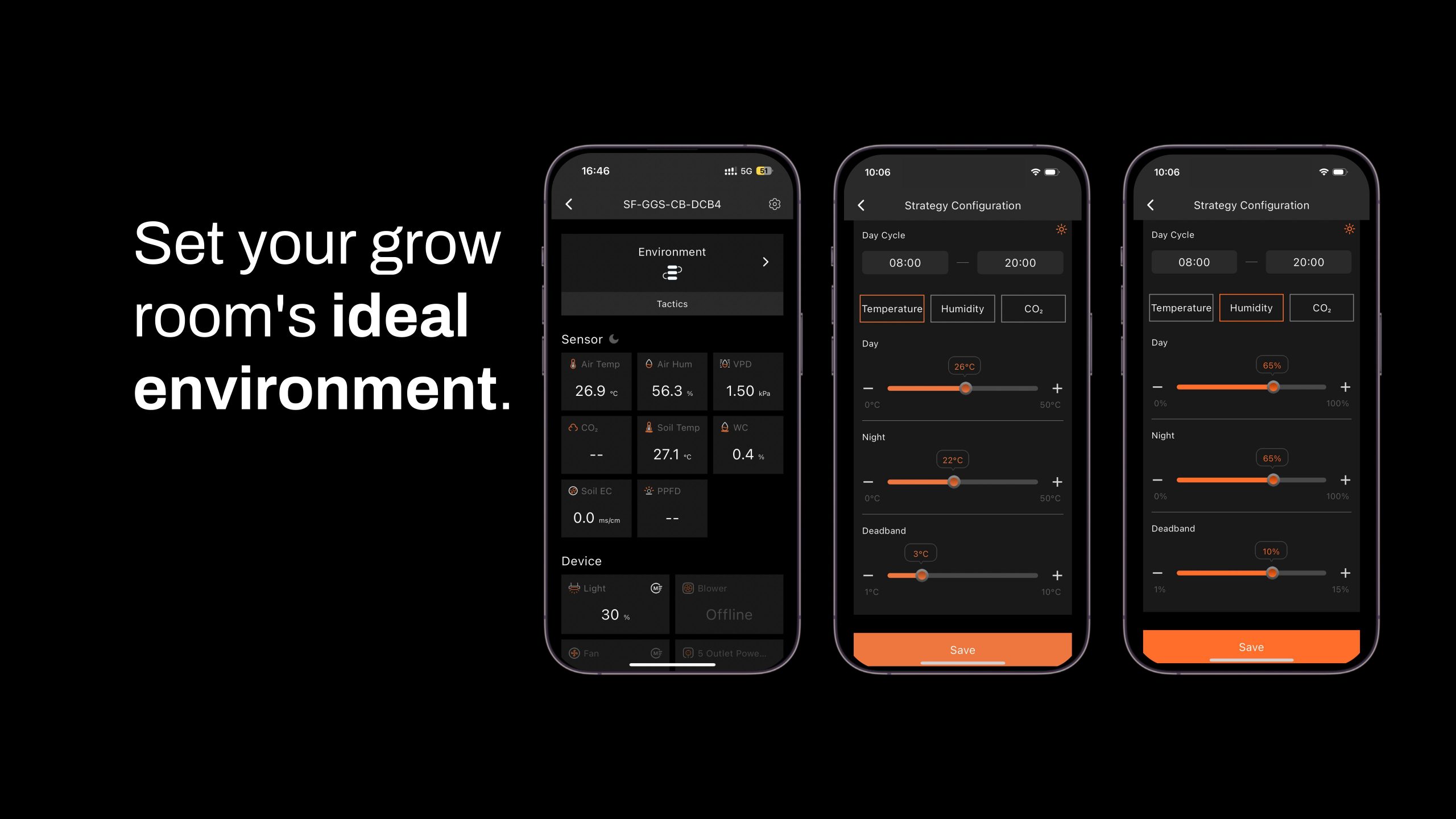

8. Nastavení teploty, vlhkosti a CO₂
Pro denní i noční režim lze nastavit požadované hodnoty teploty, vlhkosti a CO₂. Součástí nastavení je také tzv. deadband, tedy toleranční pásmo, které pomáhá omezit příliš časté zapínání a vypínání připojených zařízení.
9. Nastavení místního času
V ovladači nastavte místní čas. Správné nastavení času je důležité především pro automatické časové režimy, například pro zapínání a vypínání osvětlení.
10. Ovládání LED osvětlení
GGS AC10 umožňuje prostřednictvím GGS 2-in-1 adaptéru ovládat kompatibilní LED osvětlení Spider Farmer řad G Series, SE Series a SF Series.
Jas osvětlení lze manuálně nastavit v rozsahu 10–100 %. Nastavení 0 % světlo vypne. Hodnoty mezi 0 a 10 % jsou automaticky nastaveny na 10 % intenzity.

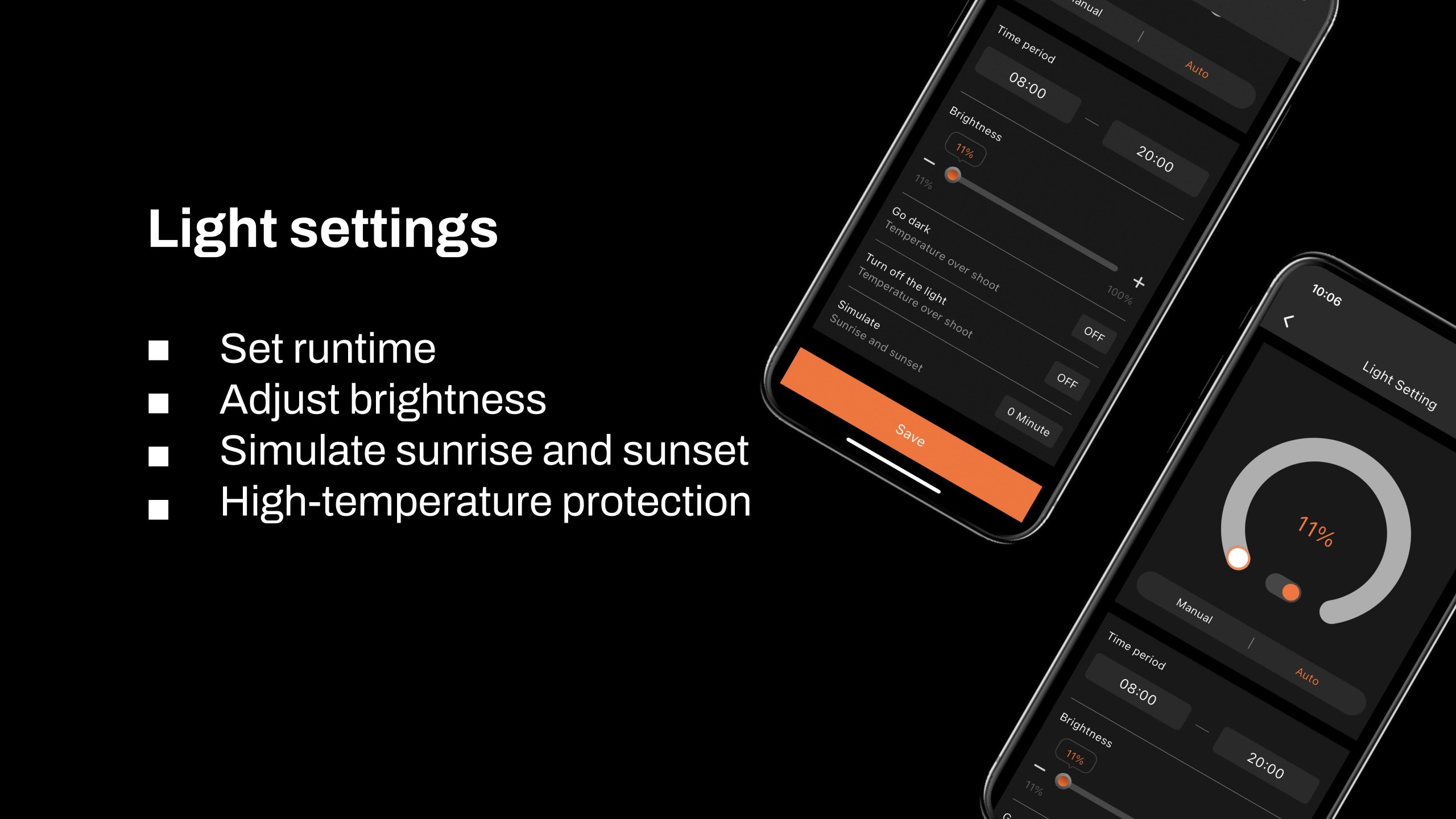

11. Automatický světelný režim
Pro LED osvětlení lze nastavit přesný čas zapnutí a vypnutí a zároveň určit požadovanou intenzitu světla pro jednotlivé cykly.
Aplikace podporuje také simulaci východu a západu slunce. Intenzita světla se při aktivaci této funkce postupně zvyšuje na začátku světelného cyklu a následně se postupně snižuje před jeho ukončením.
12. Ochrana při vysoké teplotě
V aplikaci lze nastavit teplotní ochranu pro LED osvětlení. Po dosažení první nastavené teplotní hranice se výkon světla automaticky sníží na 11 %. Při dosažení vyšší teplotní hranice se osvětlení automaticky vypne.

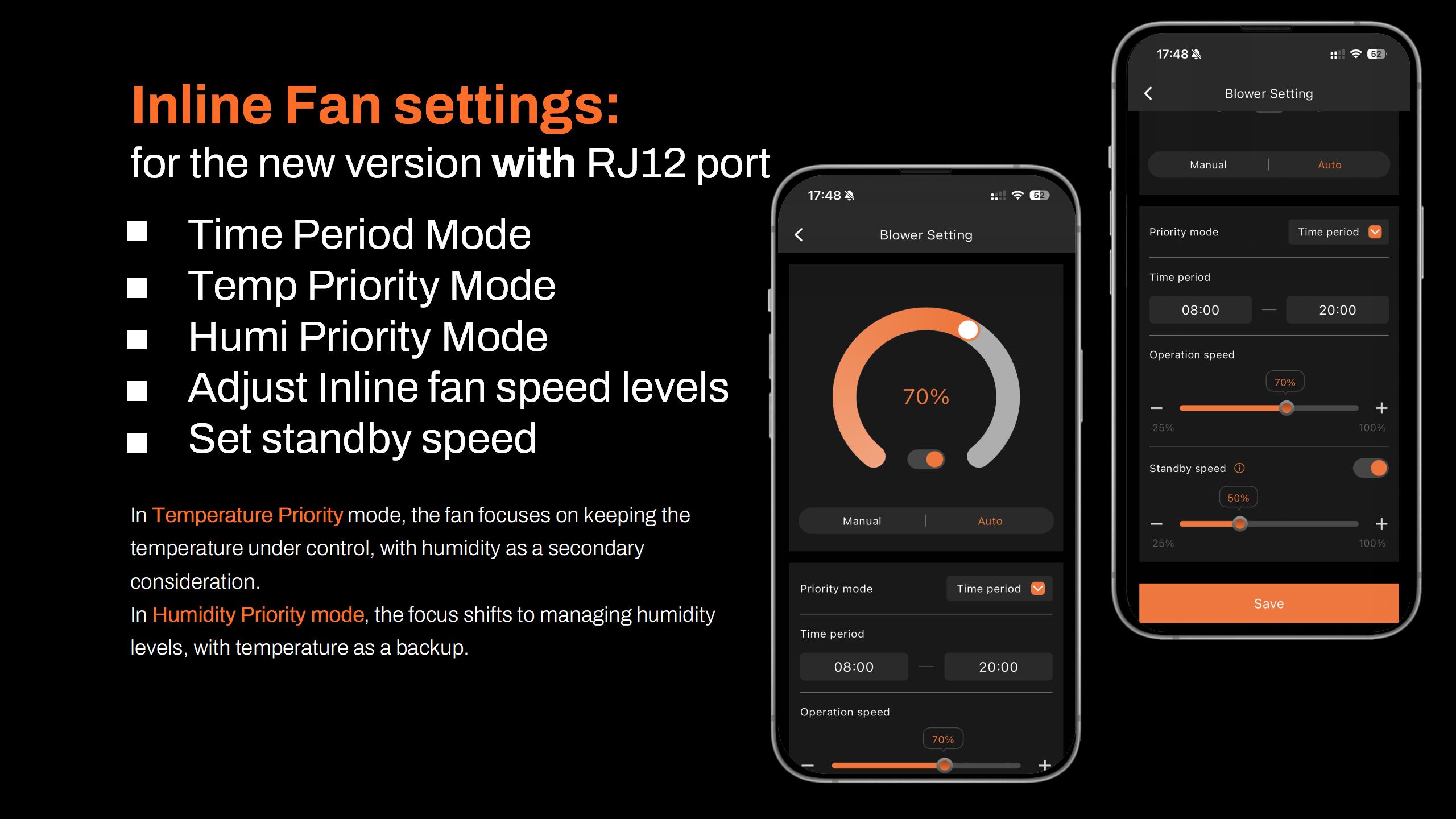

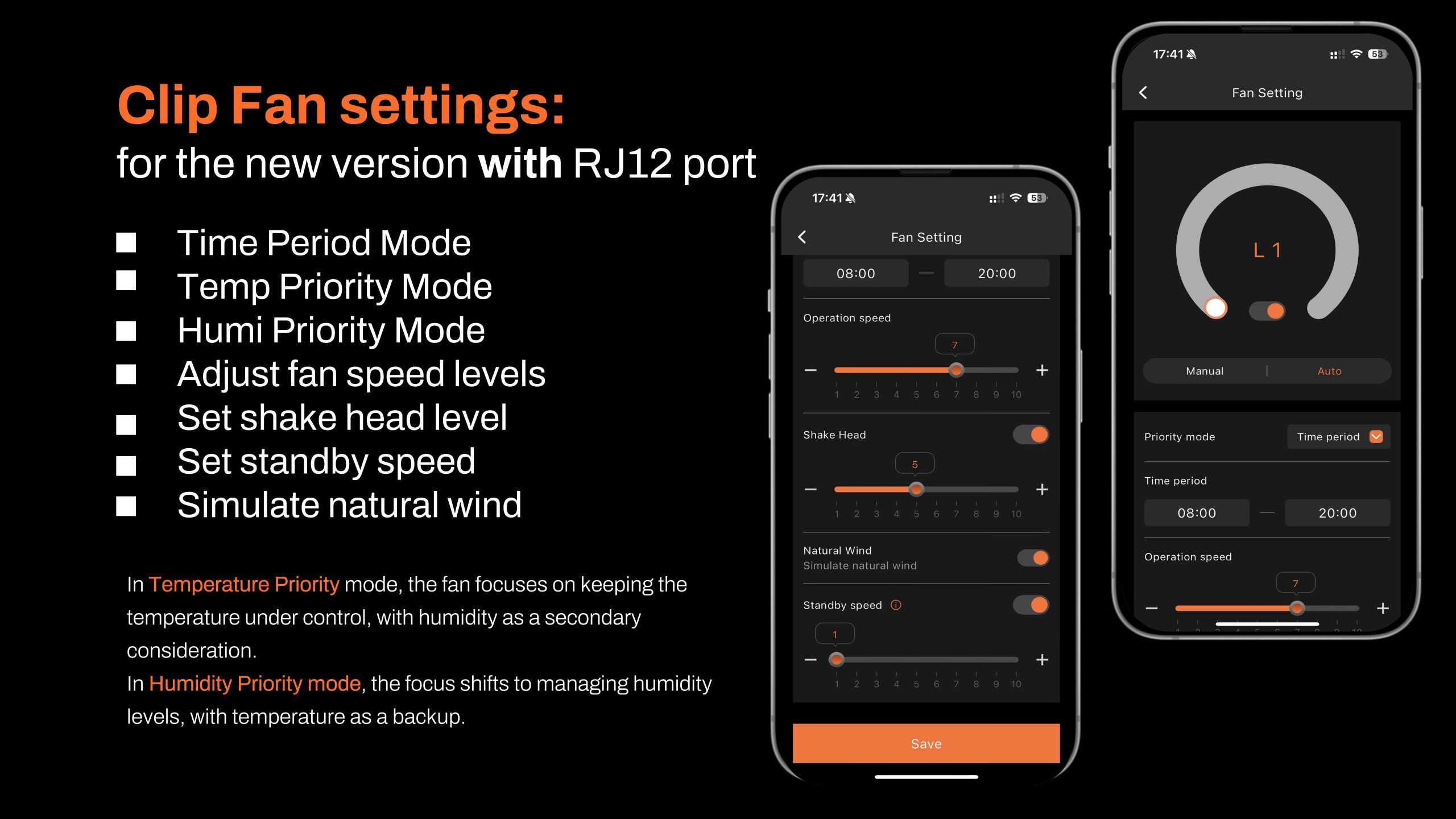

13. Ovládání ventilátorů
Ventilátory Spider Farmer s RJ12 konektorem lze ovládat prostřednictvím možností Fan a Blower přímo v zařízení GGS.
Ventilátory bez RJ12 konektoru lze připojit ke GGS AC10 a ovládat prostřednictvím jednotlivých zásuvek Power Strip. V tomto případě nejsou v nabídce zařízení dostupné samostatné možnosti Fan a Blower.

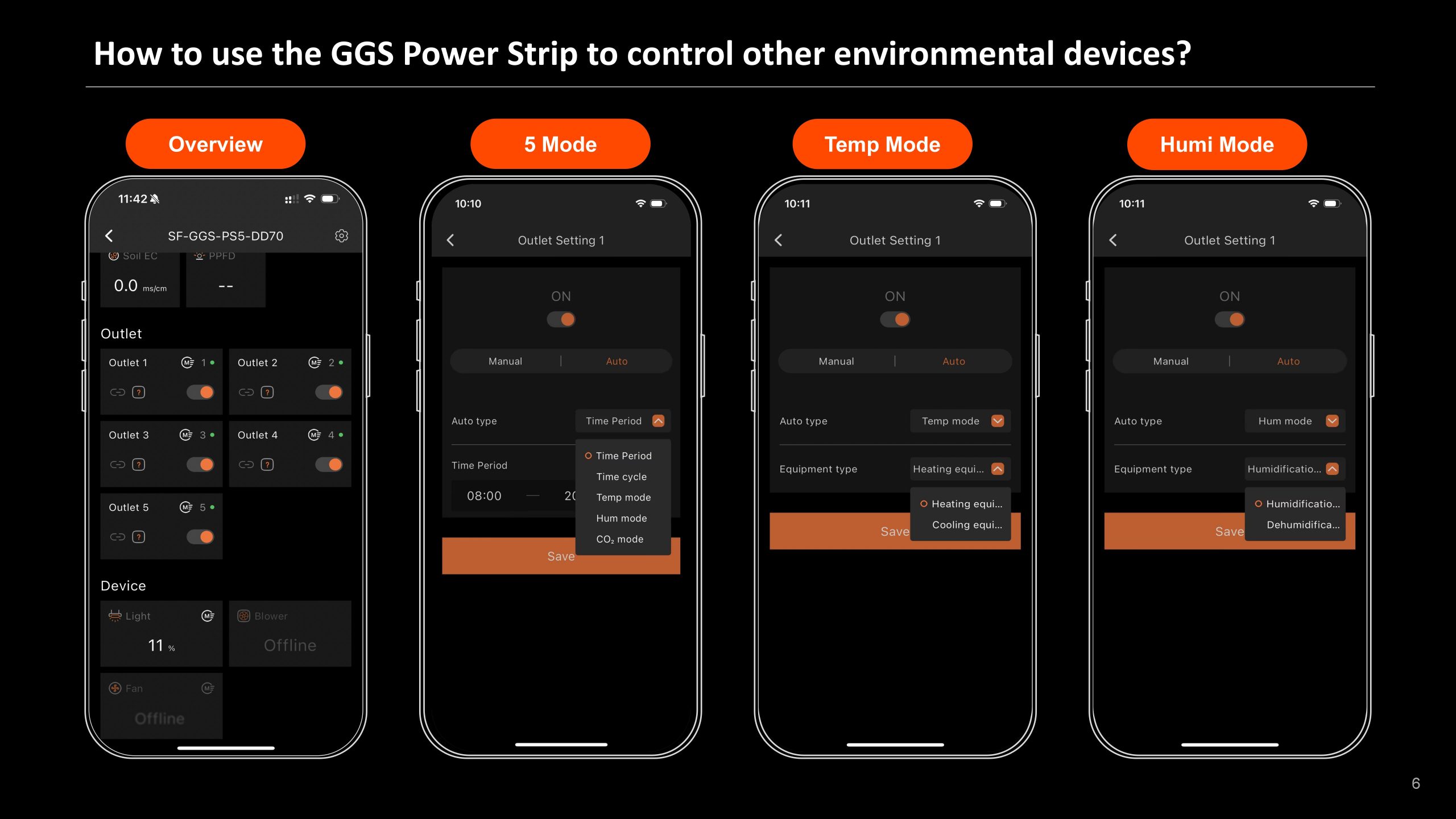

14. Manuální a automatický režim
Každou zásuvku GGS AC10 lze ovládat manuálně nebo automaticky.
- Manuální režim: umožňuje okamžité zapnutí nebo vypnutí jednotlivých zásuvek.
- Automatický režim: umožňuje nastavit řízení podle času, cyklů, teploty, vlhkosti nebo CO₂.
15. Časové režimy zásuvek
V režimu Time Period můžete nastavit konkrétní časy zapnutí a vypnutí pro jednotlivé dny nebo vytvořit pravidelný denní program.
Režim Time Cycle umožňuje nastavit opakující se cykly. Například ventilátor může být nastaven tak, aby běžel jednu hodinu a následně byl jednu hodinu vypnutý.
16. Automatické řízení podle teploty
V režimu Temperature lze zařízení zapojené do zásuvky automaticky ovládat podle aktuální teploty. Například ventilátor se může automaticky zapnout při překročení nastavené teploty.
17. Automatické řízení podle vlhkosti
V režimu Humidity lze automaticky ovládat například zvlhčovač. Pokud vlhkost klesne pod nastavenou hodnotu, zásuvka zařízení automaticky zapne napájení.
18. Automatické řízení podle CO₂
V režimu CO₂ lze připojené zařízení ovládat podle nastavené koncentrace CO₂. Systém může podle nastavení CO₂ přidávat nebo odvádět.
19. Důležité upozornění pro inline ventilátory
Pokud používáte inline ventilátor s digitálním regulátorem teploty a vlhkosti, nepoužívejte jeho integrovaný senzor pro automatické řízení. Pro automatizaci použijte teplotní, vlhkostní a světelný senzor dodávaný s GGS AC10 Power Strip.
20. Kompatibilita ventilátorů s RJ12
Ventilátory s RJ12 konektorem jsou kompatibilní s GGS Controllerem i GGS Power Stripem a lze je řídit prostřednictvím příslušných funkcí v aplikaci. Starší ventilátory bez RJ12 lze ovládat pouze přes zásuvky GGS Power Strip.
